队列

FreeRTOS中的消息队列是什么

答：消息队列是任务到任务、任务到中断、中断到任务数据交流的一种机制(消息传递)。

消息队列和全局变量的区别

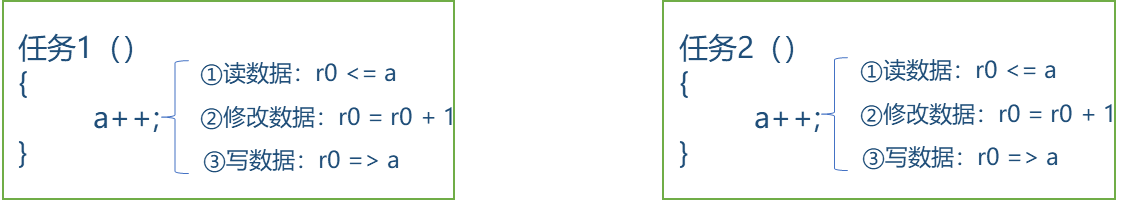

类似全局变量？假设有一个全局变量a = 0，现有两个任务都在写这个变量a

全局变量的弊端：数据无保护，导致数据不安全，当多个任务同时对该变量操作时，数据易受损

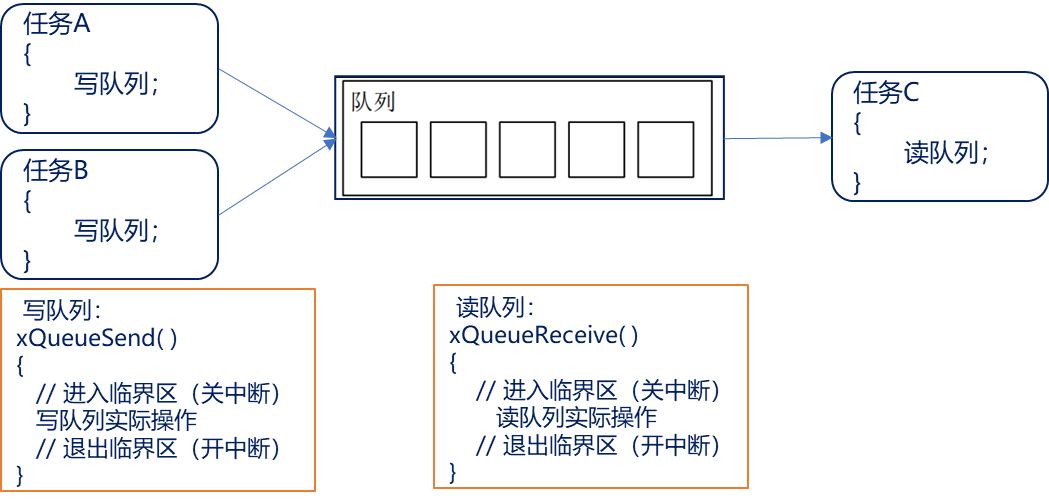

使用队列的情况

读写队列做好了保护，防止多任务同时访问冲突；只需要直接调用API函数即可。

FreeRTOS基于队列，实现了多种功能，其中包括队列集、互斥信号量、计数型信号量、

二值信号量、 递归互斥信号量，因此很有必要深入了解 FreeRTOS 的队列。

‍

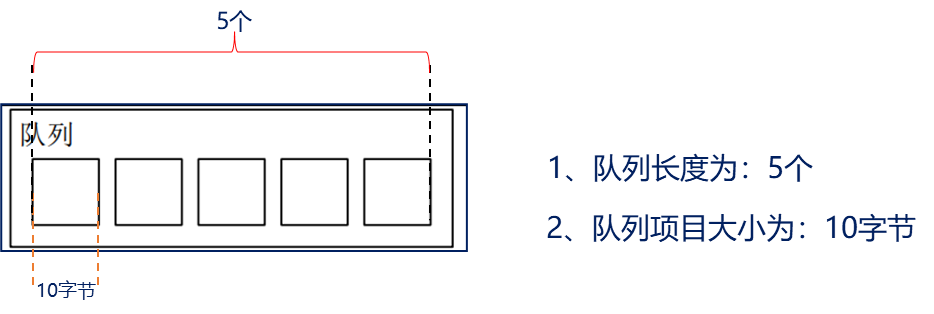

队列项目和队列长度

在队列中可以存储数量有限、大小固定的数据。队列中的每一个数据叫做“队列项目”，队列能够存储“队列项目”的最大数量称为队列的长度

在创建队列时，就要指定队列长度以及队列项目的大小！

‍

FreeRTOS队列特点：

数据入队出队方式：队列通常采用“先进先出”(FIFO)的数据存储缓冲机制，即先入队的数据会先从队列中被读取，FreeRTOS中也可以配置为“后进先出”LIFO方式；
数据传递方式：FreeRTOS中队列采用实际值传递，即将数据拷贝到队列中进行传递， FreeRTOS采用拷贝数据传递，也可以传递指针，所以在传递较大的数据的时候采用指针传递
多任务访问：队列不属于某个任务，任何任务和中断都可以向队列发送/读取消息
出队、入队阻塞：当任务向一个队列发送消息时，可以指定一个阻塞时间，假设此时当队列已满无法入队

消息队列阻塞时间设置

①若阻塞时间为0 ：直接返回不会等待；

②若阻塞时间为0~port_MAX_DELAY ：等待设定的阻塞时间，若在该时间内还无法入队，超时后直接返回不再等待；

③若阻塞时间为port_MAX_DELAY ：死等，一直等到可以入队为止。出队阻塞与入队阻塞类似；

入队/出队阻塞过程

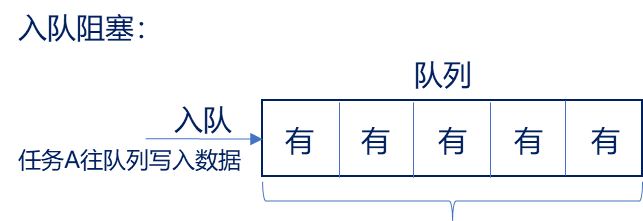

入队阻塞：

队列满了，此时写不进去数据；

①将该任务的状态列表项挂载在pxDelayedTaskList；

②将该任务的事件列表项挂载在xTasksWaitingToSend；

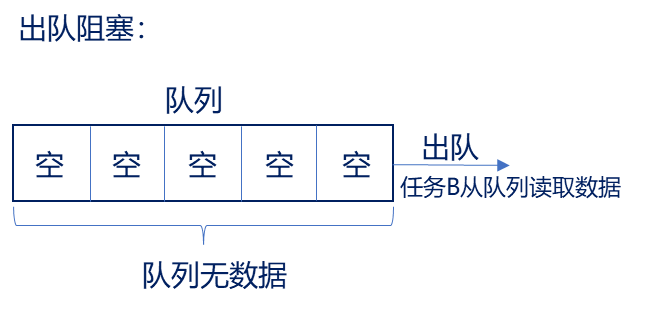

出队阻塞：

队列为空，此时读取不了数据；

①将该任务的状态列表项挂载在pxDelayedTaskList；

②将该任务的事件列表项挂载在xTasksWaitingToReceive；

‍

当多个任务写入消息给一个“满队列”时，这些任务都会进入阻塞状态，也就是说有多个任务在等待同一个队列的空间。那当队列中有空间时，哪个任务会进入就绪态？

答：

1、优先级最高的任务

2、如果大家的优先级相同，那等待时间最久的任务会进入就绪态

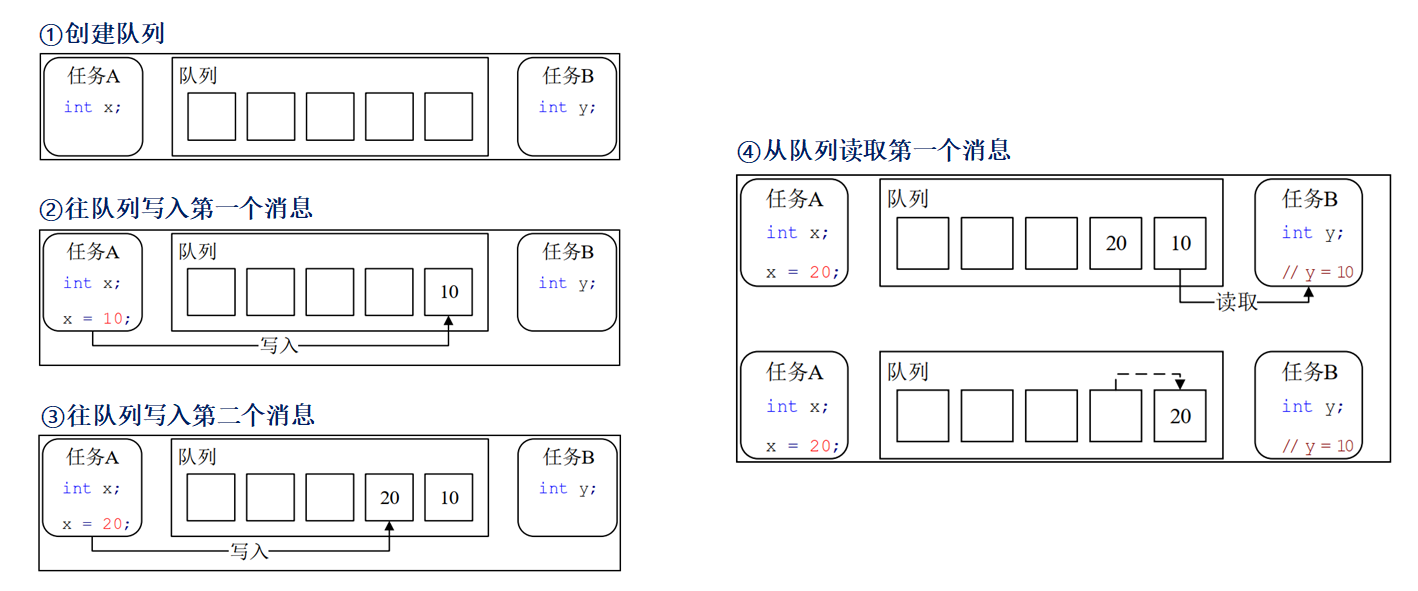

队列创建、写入和读出过程

‍

队列结构体介绍

队列结构体

typedef struct QueueDefinition
{
    int8_t * pcHead					/* 存储区域的起始地址 */
    int8_t * pcWriteTo;        				/* 下一个写入的位置 */
    union
    {
        	QueuePointers_t     xQueue;
	SemaphoreData_t  xSemaphore;
    } u ;
    List_t xTasksWaitingToSend; 			/* 等待发送列表 */
    List_t xTasksWaitingToReceive;			/* 等待接收列表 */
    volatile UBaseType_t uxMessagesWaiting; 	/* 非空闲队列项目的数量 */
    UBaseType_t uxLength；			/* 队列长度 */
    UBaseType_t uxItemSize;                 		/* 队列项目的大小 */
    volatile int8_t cRxLock; 				/* 读取上锁计数器 */
    volatile int8_t cTxLock；			/* 写入上锁计数器 */
   /* 其他的一些条件编译 */
} xQUEUE;

当用于队列使用时：

typedef struct QueuePointers
{
     int8_t * pcTail; 				/* 存储区的结束地址 */
     int8_t * pcReadFrom;			/* 最后一个读取队列的地址 */
} QueuePointers_t;

当用于互斥信号量和递归互斥信号量时：

typedef struct SemaphoreData
{
    TaskHandle_t xMutexHolder;		/* 互斥信号量持有者 */
    UBaseType_t uxRecursiveCallCount;	/* 递归互斥信号量的获取计数器 */
} SemaphoreData_t;

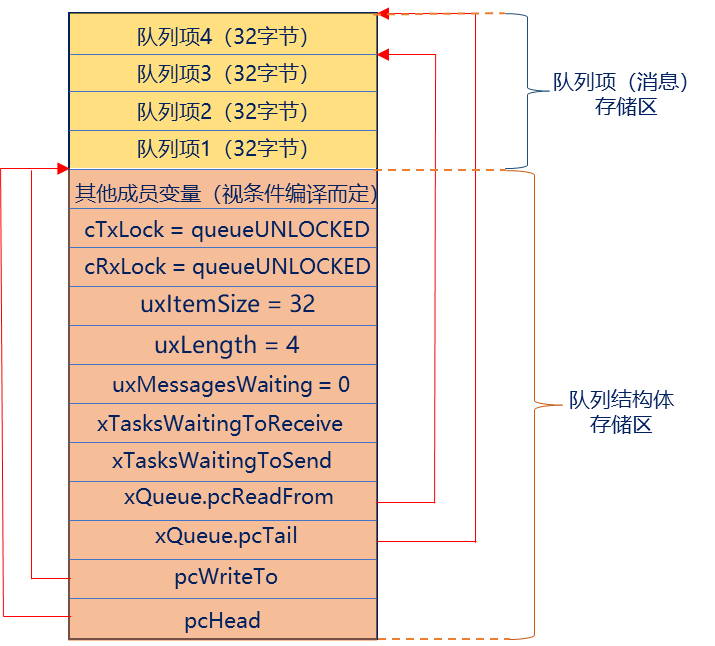

队列结构体整体示意图：

队列相关API函数

队列使用流程

使用队列的主要流程：创建队列 >写队列> 读队列。

创建队列函数

函数	描述
xQueueCreate()	动态方式创建队列
xQueueCreateStatic()	静态方式创建队列

动态和静态创建队列之间的区别：队列所需的内存空间由 FreeRTOS 从 FreeRTOS 管理的堆中分配，而静态创建需要用户自行分配内存。

创建队列

#define xQueueCreate (  uxQueueLength,   uxItemSize  )
        xQueueGenericCreate( ( uxQueueLength ), ( uxItemSize ), (queueQUEUE_TYPE_BASE ))

此函数用于使用动态方式创建队列，队列所需的内存空间由 FreeRTOS 从 FreeRTOS 管理的堆中分配

形参	描述
uxQueueLength	队列长度
uxItemSize	队列项目的大小

返回值	描述
NULL	队列创建失败
其他值	队列创建成功，返回队列句柄

各种功能所对应的队列

前面说 FreeRTOS 基于队列实现了多种功能，每一种功能对应一种队列类型，队列类型的 queue.h 文件中有定义：

#define queueQUEUE_TYPE_BASE                  			( ( uint8_t ) 0U )	/* 队列 */
#define queueQUEUE_TYPE_SET                  			( ( uint8_t ) 0U )	/* 队列集 */
#define queueQUEUE_TYPE_MUTEX                 			( ( uint8_t ) 1U )	/* 互斥信号量 */
#define queueQUEUE_TYPE_COUNTING_SEMAPHORE    			( ( uint8_t ) 2U )	/* 计数型信号量 */
#define queueQUEUE_TYPE_BINARY_SEMAPHORE     			( ( uint8_t ) 3U )	/* 二值信号量 */
#define queueQUEUE_TYPE_RECURSIVE_MUTEX       			( ( uint8_t ) 4U )	/* 递归互斥信号量 */

写队列

往队列写入消息API函数：

函数	描述
xQueueSend()	往队列的尾部写入消息
xQueueSendToBack()	同xQueueSend()
xQueueSendToFront()	往队列的头部写入消息
xQueueOverwrite()	覆写队列消息（只用于队列长度为1的情况）
xQueueSendFromISR()	在中断中往队列的尾部写入消息
xQueueSendToBackFromISR()	同xQueueSendFromISR()
xQueueSendToFrontFromISR()	在中断中往队列的头部写入消息
xQueueOverwriteFromISR()	在中断中覆写队列消息（只用于队列长度为1的情况）

#define  xQueueSend( xQueue, pvItemToQueue, xTicksToWait  )
         xQueueGenericSend( ( xQueue ), ( pvItemToQueue ), ( xTicksToWait ), queueSEND_TO_BACK )
#define  xQueueSendToBack( xQueue, pvItemToQueue, xTicksToWait  )
         xQueueGenericSend( ( xQueue ), ( pvItemToQueue ), ( xTicksToWait ), queueSEND_TO_BACK )
#define  xQueueSendToFront( xQueue, pvItemToQueue, xTicksToWait  )
         xQueueGenericSend( ( xQueue ), ( pvItemToQueue ), ( xTicksToWait ), queueSEND_TO_FRONT )
#define  xQueueOverwrite(  xQueue,   pvItemToQueue  )
         xQueueGenericSend( ( xQueue ), ( pvItemToQueue ), 0, queueOVERWRITE )

这几个写入函数调用的是同一个函数xQueueGenericSend( )，只是指定了不同的写入位置！

#define queueSEND_TO_BACK                ( ( BaseType_t ) 0 )       /* 写入队列尾部 */
#define queueSEND_TO_FRONT             	 ( ( BaseType_t ) 1 )        /* 写入队列头部 */
#define queueOVERWRITE                 	 ( ( BaseType_t ) 2 )        /* 覆写队列*/

注意：覆写方式写入队列，只有在队列的队列长度为 1 时，才能够使用

往队列写入消息函数入口参数解析：

BaseType_t      xQueueGenericSend(  QueueHandle_t       xQueue,
                                    const void * const  pvItemToQueue,
                                    TickType_t          xTicksToWait,
                                    const BaseType_t    xCopyPosition   );

形参	描述
xQueue	待写入的队列
pvItemToQueue	待写入消息
xTicksToWait	阻塞超时时间
xCopyPosition	写入的位置

返回值	描述
pdTRUE	队列写入成功
errQUEUE_FULL	队列写入失败

读队列

队列读出消息函数

函数	描述
xQueueReceive()	从队列头部读取消息，并删除消息
xQueuePeek()	从队列头部读取消息
xQueueReceiveFromISR()	在中断中从队列头部读取消息，并删除消息
xQueuePeekFromISR()	在中断中从队列头部读取消息

BaseType_t xQueueReceive( QueueHandle_t xQueue, void * const pvBuffer, TickType_t xTicksToWait )

此函数用于在任务中，从队列中读取消息，并且消息读取成功后，会将消息从队列中移除。

形参	描述
xQueue	待读取的队列
pvBuffer	信息读取缓冲区
xTicksToWait	阻塞超时时间

返回值	描述
pdTRUE	读取成功
pdFALSE	读取失败

BaseType_t xQueuePeek( QueueHandle_t xQueue, void * const pvBuffer, TickType_t xTicksToWait )

此函数用于在任务中，从队列中读取消息，但与函数 xQueueReceive()不同，此函数在成功读取消息后，并不会移除已读取的消息！

形参	描述
xQueue	待读取的队列
pvBuffer	信息读取缓冲区
xTicksToWait	阻塞超时时间

返回值	描述
pdTRUE	读取成功
pdFALSE	读取失败

‍

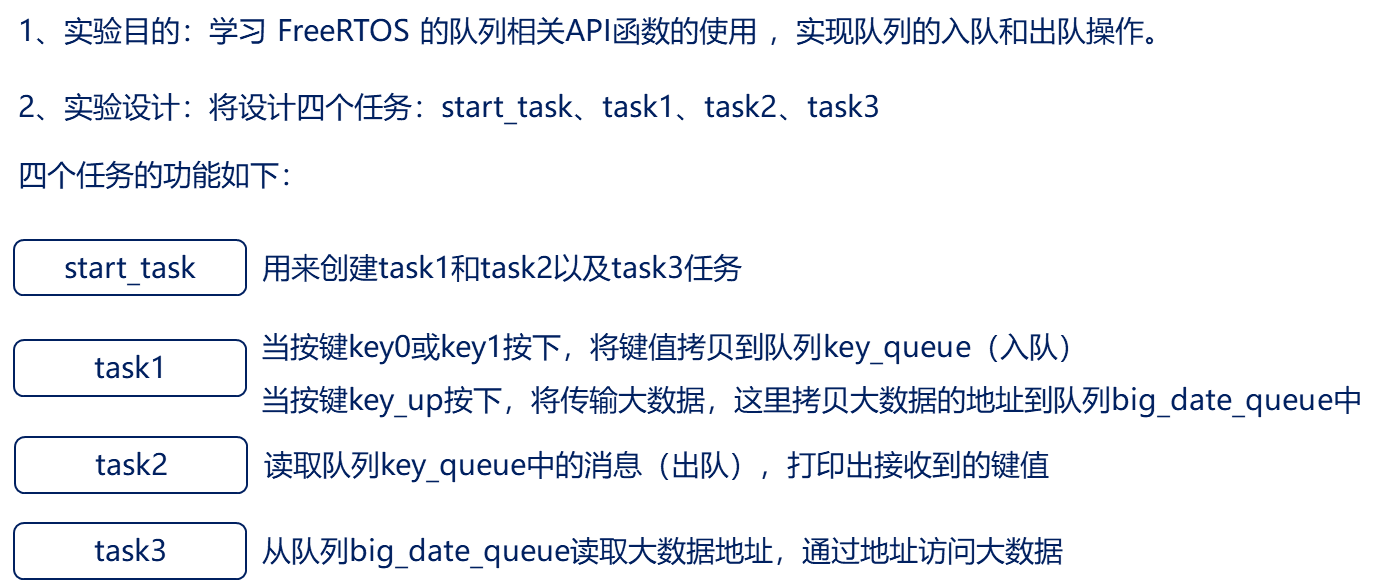

实践


#include "freertos_demo.h"
#include "./SYSTEM/usart/usart.h"
#include "./BSP/LED/led.h"
#include "./BSP/LCD/lcd.h"
#include "./BSP/KEY/key.h"
#include "./SYSTEM/delay/delay.h"
#include "./MALLOC/malloc.h"
/*FreeRTOS*********************************************************************************************/
#include "FreeRTOS.h"
#include "task.h"
#include "queue.h"
/******************************************************************************************************/
/*FreeRTOS配置*/

/* START_TASK 任务 配置
 * 包括: 任务句柄 任务优先级 堆栈大小 创建任务
 */
#define START_TASK_PRIO         1
#define START_TASK_STACK_SIZE   128
TaskHandle_t    start_task_handler;
void start_task( void * pvParameters );

/* TASK1 任务 配置
 * 包括: 任务句柄 任务优先级 堆栈大小 创建任务
 */
#define TASK1_PRIO         2
#define TASK1_STACK_SIZE   128
TaskHandle_t    task1_handler;
void task1( void * pvParameters );


/* TASK2 任务 配置
 * 包括: 任务句柄 任务优先级 堆栈大小 创建任务
 */
#define TASK2_PRIO         3
#define TASK2_STACK_SIZE   128
TaskHandle_t    task2_handler;
void task2( void * pvParameters );

/* TASK3 任务 配置
 * 包括: 任务句柄 任务优先级 堆栈大小 创建任务
 */
#define TASK3_PRIO         4
#define TASK3_STACK_SIZE   128
TaskHandle_t    task3_handler;
void task3( void * pvParameters );
/******************************************************************************************************/
QueueHandle_t key_queue;        /* 小数据句柄 */
QueueHandle_t big_date_queue;   /* 大数据句柄 */
char buff[100] = {"我是一个大数组，大大的数组 124214 uhsidhaksjhdklsadhsaklj"};
/**
 * @brief       FreeRTOS例程入口函数
 * @param       无
 * @retval      无
 */
void freertos_demo(void)
{
    /* 队列的创建 */
    key_queue = xQueueCreate( 2, sizeof(uint8_t) );
    if(key_queue != NULL)
    {
        printf("key_queue队列创建成功！！\r\n");
    }else printf("key_queue队列创建失败！！\r\n");

    big_date_queue = xQueueCreate( 1, sizeof(char *) );
    if(big_date_queue != NULL)
    {
        printf("big_date_queue队列创建成功！！\r\n");
    }else printf("big_date_queue队列创建失败！！\r\n");

    xTaskCreate((TaskFunction_t         )   start_task,
                (char *                 )   "start_task",
                (configSTACK_DEPTH_TYPE )   START_TASK_STACK_SIZE,
                (void *                 )   NULL,
                (UBaseType_t            )   START_TASK_PRIO,
                (TaskHandle_t *         )   &start_task_handler );
    vTaskStartScheduler();
}


void start_task( void * pvParameters )
{
    taskENTER_CRITICAL();               /* 进入临界区 */
    xTaskCreate((TaskFunction_t         )   task1,
                (char *                 )   "task1",
                (configSTACK_DEPTH_TYPE )   TASK1_STACK_SIZE,
                (void *                 )   NULL,
                (UBaseType_t            )   TASK1_PRIO,
                (TaskHandle_t *         )   &task1_handler );

    xTaskCreate((TaskFunction_t         )   task2,
                (char *                 )   "task2",
                (configSTACK_DEPTH_TYPE )   TASK2_STACK_SIZE,
                (void *                 )   NULL,
                (UBaseType_t            )   TASK2_PRIO,
                (TaskHandle_t *         )   &task2_handler );

    xTaskCreate((TaskFunction_t         )   task3,
                (char *                 )   "task3",
                (configSTACK_DEPTH_TYPE )   TASK3_STACK_SIZE,
                (void *                 )   NULL,
                (UBaseType_t            )   TASK3_PRIO,
                (TaskHandle_t *         )   &task3_handler );
    vTaskDelete(NULL);
    taskEXIT_CRITICAL();                /* 退出临界区 */
}

/* 任务一，实现入队 */
void task1( void * pvParameters )
{
    uint8_t key = 0;
    char * buf;
    BaseType_t   err = 0;
    buf = &buff[0]; /* buf = &buff[0] */
    while(1)
    {
        key = key_scan(0);
        if(key == KEY0_PRES || key == KEY1_PRES)
        {
            err = xQueueSend( key_queue, &key, portMAX_DELAY );
            if(err != pdTRUE)
            {
                printf("key_queue队列发送失败\r\n");
            }
        }else if(key == WKUP_PRES)
        {
            err = xQueueSend( big_date_queue, &buf, portMAX_DELAY );
            if(err != pdTRUE)
            {
                printf("key_queue队列发送失败\r\n");
            }
        }
        vTaskDelay(10);
    }
}

/* 任务二，小数据出队 */
void task2( void * pvParameters )
{
    uint8_t key = 0;
    BaseType_t err = 0;
    while(1)
    {
        err = xQueueReceive( key_queue,&key,portMAX_DELAY);
        if(err != pdTRUE)
        {
            printf("key_queue队列读取失败\r\n");
        }else
        {
            printf("key_queue读取队列成功，数据：%d\r\n",key);
        }
    }
}

/* 任务三，大数据出队 */
void task3( void * pvParameters )
{
    char * buf;
    BaseType_t err = 0;
    while(1)
    {
        err = xQueueReceive( big_date_queue,&buf,portMAX_DELAY);
        if(err != pdTRUE)
        {
            printf("big_date_queue队列读取失败\r\n");
        }else
        {
            printf("数据：%s\r\n",buf);
        }
    }
}
