RTOS列表和列表项
2024-03-01
2026-03-23
FreeRTOS

一、列表和列表项(熟悉)

什么是列表、列表项

列表是 FreeRTOS 中的一个数据结构，概念上和链表有点类似，列表被用来跟踪 FreeRTOS中的任务。

列表项就是存放在列表中的项目

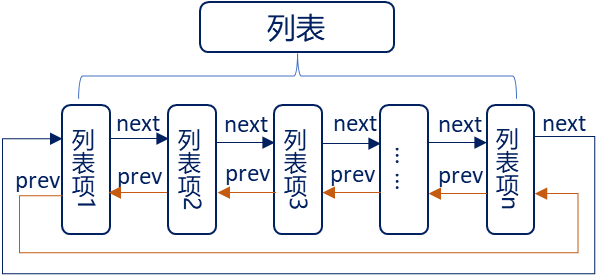

列表相当于链表，列表项相当于节点，FreeRTOS 中的列表是一个双向环形链表

列表(链表)和数组的区别

列表的特点：列表项间的地址非连续的，是人为的连接到一起的。列表项的数目是由后期添加的个数决定的，随时可以改变

数组的特点：数组成员地址是连续的，数组在最初确定了成员数量后期无法改变

在OS中任务的数量是不确定的，并且任务状态是会发生改变的，所以非常适用列表(链表)这种数据结构

OS中为什么使用列表

答：在OS中任务的数量是不确定的，并且任务状态是会发生改变的，所以非常适用列表(链表)这种数据结构。

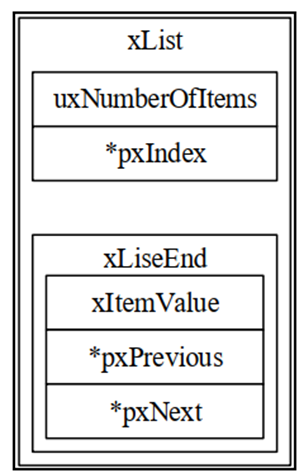

列表相关结构体

有关于列表的东西均在文件 list.c 和 list.h 中

在list.h中的，列表相关结构体：

typedef struct xLIST
{
    	listFIRST_LIST_INTEGRITY_CHECK_VALUE			/* 校验值 */
    	volatile UBaseType_t uxNumberOfItems;			/* 列表中的列表项数量 */
   	ListItem_t * configLIST_VOLATILE pxIndex			/* 用于遍历列表项的指针 */
    	MiniListItem_t xListEnd					/* 末尾列表项 */
    	listSECOND_LIST_INTEGRITY_CHECK_VALUE		/* 校验值 */
} List_t;

  1. 在该结构体中， 包含了两个宏，这两个宏是确定的已知常量， FreeRTOS通过检查这两个常量的值，

    来判断列表的数据在程序运行过程中，是否遭到破坏 ，该功能一般用于调试， 默认是不开启的

  2. 成员uxNumberOfItems，用于记录列表中列表项的个数（不包含 xListEnd）

  3. 成员 pxIndex 用于指向列表中的某个列表项，一般用于遍历列表中的所有列表项

  4. 成员变量 xListEnd 是一个迷你列表项，排在最末尾

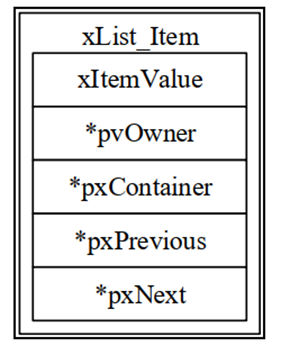

列表项相关结构体

列表项是列表中用于存放数据的地方

在 list.h 文件中，列表项的相关结构体定义：

struct xLIST_ITEM
{
    	listFIRST_LIST_ITEM_INTEGRITY_CHECK_VALUE			/* 用于检测列表项的数据完整性 */
    	configLIST_VOLATILE TickType_t xItemValue				/* 列表项的值 */
     	struct xLIST_ITEM * configLIST_VOLATILE pxNext		/* 下一个列表项 */
  	struct xLIST_ITEM * configLIST_VOLATILE pxPrevious		/* 上一个列表项 */
    	void * pvOwner							/* 列表项的拥有者 */
    	struct xLIST * configLIST_VOLATILE pxContainer; 			/* 列表项所在列表 */
   	listSECOND_LIST_ITEM_INTEGRITY_CHECK_VALUE			/* 用于检测列表项的数据完整性 */
};
typedef struct xLIST_ITEM ListItem_t;
  1. 成员变量 xItemValue 为列表项的值，这个值多用于按升序对列表中的列表项进行排序
  2. 成员变量 pxNext 和 pxPrevious 分别用于指向列表中列表项的下一个列表项和上一个列表项
  3. 成员变量 pxOwner 用于指向包含列表项的对象（通常是任务控制块）
  4. 成员变量 pxContainer 用于指向列表项所在列表。

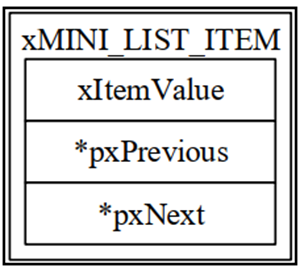

迷你列表项

迷你列表项也是列表项，但迷你列表项仅用于标记列表的末尾和挂载其他插入列表中的列表项

struct xMINI_LIST_ITEM
{
    	listFIRST_LIST_ITEM_INTEGRITY_CHECK_VALUE 			/* 用于检测数据完整性 */
	configLIST_VOLATILE TickType_t xItemValue;				/* 列表项的值 */
    	struct xLIST_ITEM * configLIST_VOLATILE pxNext;		/* 上一个列表项 */
   	struct xLIST_ITEM * configLIST_VOLATILE pxPrevious; 		/* 下一个列表项 */
};
typedef struct xMINI_LIST_ITEM MiniListItem_t;
  1. 成员变量 xItemValue 为列表项的值，这个值多用于按升序对列表中的列表项进行排序
  2. 成员变量 pxNext 和 pxPrevious 分别用于指向列表中列表项的下一个列表项和上一个列表项
  3. 迷你列表项只用于标记列表的末尾和挂载其他插入列表中的列表项，因此不需要成员变量 pxOwner 和 pxContainer，以节省内存开销


‍

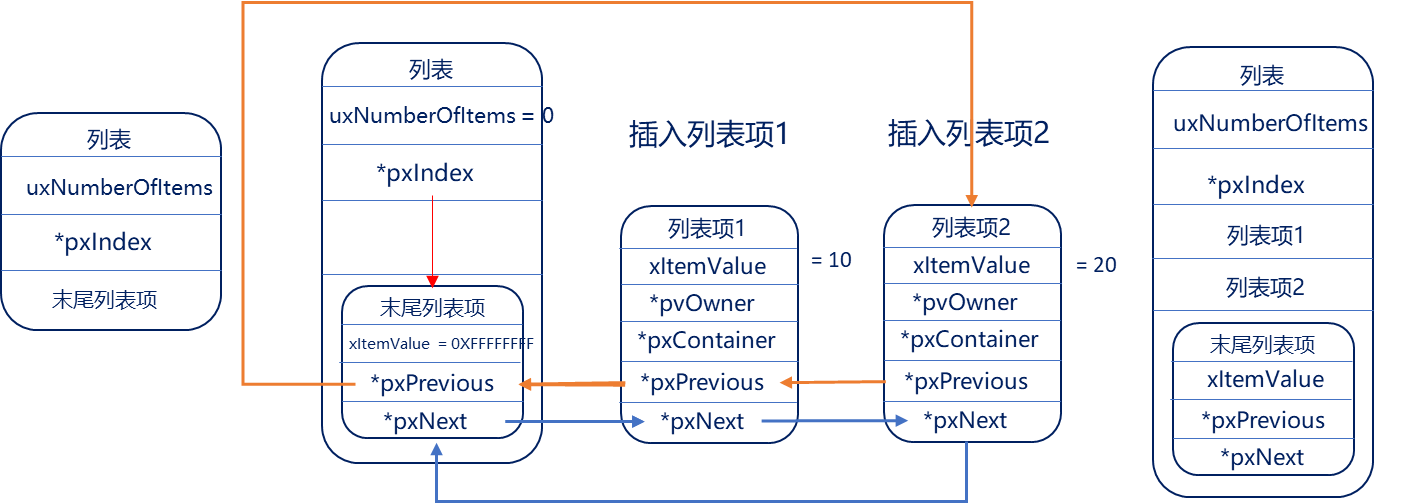

列表和列表项的关系

列表初始状态，以及即将插入的两个列表项如下：


二、列表相关的API函数介绍(掌握)

列表相关API函数

函数 描述
vListInitialise() 初始化列表
vListInitialiseItem() 初始化列表项
vListInsertEnd() 列表末尾插入列表项
vListInsert() 列表插入列表项
uxListRemove() 列表移除列表项

参考文档：《FreeRTOS开发指南》第七章 ——“FreeRTOS列表和列表项”

FreeRTOS开发指南_V1.5.pdf

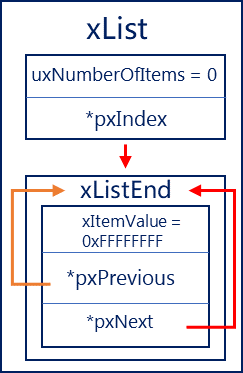

初始化列表vListInitialise（）

形参 描述
pxList 待初始化列表

函数内部实现原理

void vListInitialise(List_t * const pxList)
 {
	/*  初始化时，列表中只有 xListEnd，因此 pxIndex 指向 xListEnd */
  pxList->pxIndex = ( ListItem_t * ) &( pxList->xListEnd );
	/* xListEnd 的值初始化为最大值，用于列表项升序排序时，排在最后 */
   pxList->xListEnd.xItemValue = portMAX_DELAY;
	/* 初始化时，列表中只有 xListEnd，因此上一个和下一个列表项都为 xListEnd 本身 */
   pxList->xListEnd.pxNext = ( ListItem_t * ) &( pxList->xListEnd );
   pxList->xListEnd.pxPrevious = ( ListItem_t * ) &( pxList->xListEnd );
	/* 初始化时，列表中的列表项数量为 0（不包含 xListEnd） */
   pxList->uxNumberOfItems = ( UBaseType_t ) 0U;
	/* 初始化用于检测列表数据完整性的校验值 */
   listSET_LIST_INTEGRITY_CHECK_1_VALUE( pxList );
   listSET_LIST_INTEGRITY_CHECK_2_VALUE( pxList );
 }

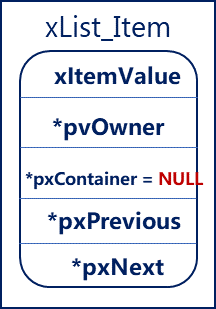

初始化列表项 vListInitialiseItem()

形参 描述
pxItem 待初始化列表项
void vListInitialise(List_t * const pxList)
 {
	/*  初始化时，列表中只有 xListEnd，因此 pxIndex 指向 xListEnd */
  pxList->pxIndex = ( ListItem_t * ) &( pxList->xListEnd );
	/* xListEnd 的值初始化为最大值，用于列表项升序排序时，排在最后 */
   pxList->xListEnd.xItemValue = portMAX_DELAY;
	/* 初始化时，列表中只有 xListEnd，因此上一个和下一个列表项都为 xListEnd 本身 */
   pxList->xListEnd.pxNext = ( ListItem_t * ) &( pxList->xListEnd );
   pxList->xListEnd.pxPrevious = ( ListItem_t * ) &( pxList->xListEnd );
	/* 初始化时，列表中的列表项数量为 0（不包含 xListEnd） */
   pxList->uxNumberOfItems = ( UBaseType_t ) 0U;
	/* 初始化用于检测列表数据完整性的校验值 */
   listSET_LIST_INTEGRITY_CHECK_1_VALUE( pxList );
   listSET_LIST_INTEGRITY_CHECK_2_VALUE( pxList );
 }


插入列表项vListInsert()

此函数用于将待插入列表的列表项按照列表项值升序进行排序，有序地插入到列表中

​void vListInsert ( List_t * const pxList , ListItem_t * const pxNewListItem )

形参 描述
pxList 列表
pxNewListItem 待插入列表项

函数内部实现原理

void vListInsert( List_t * const pxList, ListItem_t * const pxNewListItem )
{
 	ListItem_t * pxIterator;
	const TickType_t  xValueOfInsertion  =  pxNewListItem->xItemValue; 	/* 获取列表项的数值依据数值升序排列 */
	listTEST_LIST_INTEGRITY( pxList ); 						/* 检查参数是否正确 */
	listTEST_LIST_ITEM_INTEGRITY( pxNewListItem ); 				/* 如果待插入列表项的值为最大值 */
	if( xValueOfInsertion == portMAX_DELAY )
 	{
		pxIterator = pxList->xListEnd.pxPrevious; 				/* 插入的位置为列表 xListEnd 前面 */
	} else
	{
		for(  pxIterator = ( ListItem_t * ) &( pxList->xListEnd ); 			/*遍历列表中的列表项，找到插入的位置*/
		         pxIterator->pxNext->xItemValue <= xValueOfInsertion;
		         pxIterator = pxIterator->pxNext  ) { }
	}
	pxNewListItem->pxNext = pxIterator->pxNext;					/* 将待插入的列表项插入指定位置 */
 	pxNewListItem->pxNext->pxPrevious = pxNewListItem;
	pxNewListItem->pxPrevious = pxIterator;
	pxIterator->pxNext = pxNewListItem;
	pxNewListItem->pxContainer = pxList; 						/* 更新待插入列表项所在列表 */
	( pxList->uxNumberOfItems )++;							/* 更新列表中列表项的数量 */
}

插入列表项vListInsertEnd()

此函数用于将待插入列表的列表项插入到列表 pxIndex 指针指向的列表项前面，是一种无序的插入方法

​void vListInsertEnd ( List_t * const pxList , ListItem_t * const pxNewListItem )

形参 描述
pxList 列表
pxNewListItem 待插入列表项

函数内部实现原理

{
   省略部分非关键代码 … …
   /* 获取列表 pxIndex 指向的列表项 */
   ListItem_t * const pxIndex = pxList->pxIndex;

   /* 更新待插入列表项的指针成员变量 */
   pxNewListItem->pxNext = pxIndex;
   pxNewListItem->pxPrevious = pxIndex->pxPrevious;

   /* 更新列表中原本列表项的指针成员变量 */
   pxIndex->pxPrevious->pxNext = pxNewListItem;
   pxIndex->pxPrevious = pxNewListItem;

   /* 更新待插入列表项的所在列表成员变量 */
   pxNewListItem->pxContainer = pxList;

   /* 更新列表中列表项的数量 */
   ( pxList->uxNumberOfItems )++;
 }

移除列表项uxListRemove()

此函数用于将列表项从列表项所在列表中移除

​UBaseType_t uxListRemove ( ListItem_t * const pxItemToRemove )

形参 描述
pxItemToRemove 待移除的列表项
返回值 描述
整数 待移除列表项移除后，所在列表剩余列表项的数量

函数内部实现原理

UBaseType_t uxListRemove( ListItem_t * const pxItemToRemove )
{
  List_t * const pxList = pxItemToRemove->pxContainer;
	/* 从列表中移除列表项 */
  pxItemToRemove->pxNext->pxPrevious = pxItemToRemove->pxPrevious;
  pxItemToRemove->pxPrevious->pxNext = pxItemToRemove->pxNext;
	/*如果 pxIndex 正指向待移除的列表项 */
  if( pxList->pxIndex == pxItemToRemove )
  {
	/*pxIndex 指向上一个列表项*/
     pxList->pxIndex = pxItemToRemove->pxPrevious;
  } else
  {
 	 mtCOVERAGE_TEST_MARKER();
  }
	/*将待移除的列表项的所在列表指针清空*/
  pxItemToRemove->pxContainer = NULL;
	/*更新列表中列表项的数量*/
  ( pxList->uxNumberOfItems )--;
	/*返回移除后的列表中列表项的数量*/
  return pxList->uxNumberOfItems;
}


‍

实践


‍

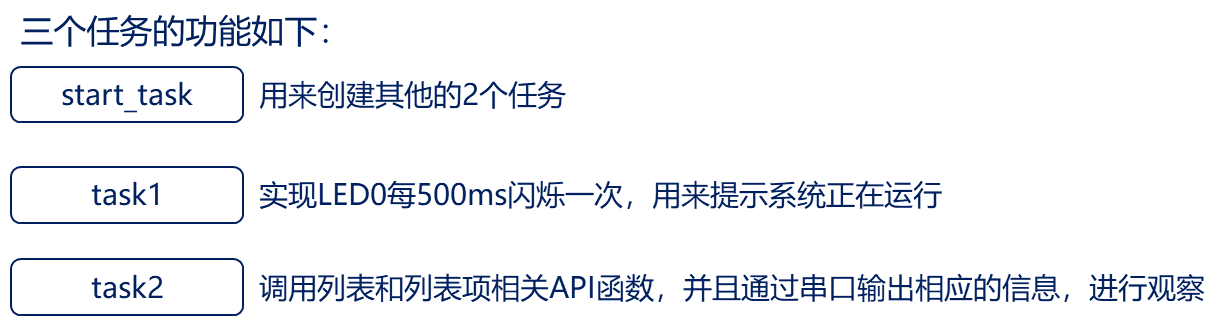

  1. 创建任务

    1. 配置任务：任务句柄 任务优先级 堆栈大小 任务函数

  2. task1

    ​LED1_TOGGLE();

  3. task2

    定义列表

    定义列表项

void TASK2(void *pvParameters)
{
    vListInitialise(&TestList);         /* 初始化列表 */
    vListInitialiseItem(&ListItem1);    /* 初始化列表项1 */
    vListInitialiseItem(&ListItem2);    /* 初始化列表项2 */
    vListInitialiseItem(&ListItem3);    /* 初始化列表项3 */
    ListItem1.xItemValue = 40;
    ListItem2.xItemValue = 60;
    ListItem3.xItemValue = 50;

    /* 第二步：打印列表和其他列表项的地址 */
    printf("/**************第二步：打印列表和列表项的地址**************/\r\n");
    printf("项目\t\t\t地址\r\n");
    printf("TestList\t\t0x%p\t\r\n", &TestList);
    printf("TestList->pxIndex\t0x%p\t\r\n", TestList.pxIndex);
    printf("TestList->xListEnd\t0x%p\t\r\n", (&TestList.xListEnd));
    printf("ListItem1\t\t0x%p\t\r\n", &ListItem1);
    printf("ListItem2\t\t0x%p\t\r\n", &ListItem2);
    printf("ListItem3\t\t0x%p\t\r\n", &ListItem3);
    printf("/**************************结束***************************/\r\n");

    printf("\r\n/*****************第三步：列表项1插入列表******************/\r\n");
    vListInsert((List_t*    )&TestList,         /* 列表 */
                (ListItem_t*)&ListItem1);       /* 列表项 */
    printf("项目\t\t\t\t地址\r\n");
    printf("TestList->xListEnd->pxNext\t0x%p\r\n", (TestList.xListEnd.pxNext));
    printf("ListItem1->pxNext\t\t0x%p\r\n", (ListItem1.pxNext));
    printf("TestList->xListEnd->pxPrevious\t0x%p\r\n", (TestList.xListEnd.pxPrevious));
    printf("ListItem1->pxPrevious\t\t0x%p\r\n", (ListItem1.pxPrevious));
    printf("/**************************结束***************************/\r\n");

    /* 第四步：列表项2插入列表 */
    printf("\r\n/*****************第四步：列表项2插入列表******************/\r\n");
    vListInsert((List_t*    )&TestList,         /* 列表 */
                (ListItem_t*)&ListItem2);       /* 列表项 */
    printf("项目\t\t\t\t地址\r\n");
    printf("TestList->xListEnd->pxNext\t0x%p\r\n", (TestList.xListEnd.pxNext));
    printf("ListItem1->pxNext\t\t0x%p\r\n", (ListItem1.pxNext));
    printf("ListItem2->pxNext\t\t0x%p\r\n", (ListItem2.pxNext));
    printf("TestList->xListEnd->pxPrevious\t0x%p\r\n", (TestList.xListEnd.pxPrevious));
    printf("ListItem1->pxPrevious\t\t0x%p\r\n", (ListItem1.pxPrevious));
    printf("ListItem2->pxPrevious\t\t0x%p\r\n", (ListItem2.pxPrevious));
    printf("/**************************结束***************************/\r\n");

    /* 第五步：列表项3插入列表 */
    printf("\r\n/*****************第五步：列表项3插入列表******************/\r\n");
    vListInsert((List_t*    )&TestList,         /* 列表 */
                (ListItem_t*)&ListItem3);       /* 列表项 */
    printf("项目\t\t\t\t地址\r\n");
    printf("TestList->xListEnd->pxNext\t0x%p\r\n", (TestList.xListEnd.pxNext));
    printf("ListItem1->pxNext\t\t0x%p\r\n", (ListItem1.pxNext));
    printf("ListItem2->pxNext\t\t0x%p\r\n", (ListItem2.pxNext));
    printf("ListItem3->pxNext\t\t0x%p\r\n", (ListItem3.pxNext));
    printf("TestList->xListEnd->pxPrevious\t0x%p\r\n", (TestList.xListEnd.pxPrevious));
    printf("ListItem1->pxPrevious\t\t0x%p\r\n", (ListItem1.pxPrevious));
    printf("ListItem2->pxPrevious\t\t0x%p\r\n", (ListItem2.pxPrevious));
    printf("ListItem3->pxPrevious\t\t0x%p\r\n", (ListItem3.pxPrevious));
    printf("/**************************结束***************************/\r\n");

    /* 第六步：移除列表项2 */
    printf("\r\n/*******************第六步：移除列表项2********************/\r\n");
    uxListRemove((ListItem_t*   )&ListItem2);   /* 移除列表项 */
    printf("项目\t\t\t\t地址\r\n");
    printf("TestList->xListEnd->pxNext\t0x%p\r\n", (TestList.xListEnd.pxNext));
    printf("ListItem1->pxNext\t\t0x%p\r\n", (ListItem1.pxNext));
    printf("ListItem3->pxNext\t\t0x%p\r\n", (ListItem3.pxNext));
    printf("TestList->xListEnd->pxPrevious\t0x%p\r\n", (TestList.xListEnd.pxPrevious));
    printf("ListItem1->pxPrevious\t\t0x%p\r\n", (ListItem1.pxPrevious));
    printf("ListItem3->pxPrevious\t\t0x%p\r\n", (ListItem3.pxPrevious));
    printf("/**************************结束***************************/\r\n");

    /* 第七步：列表末尾添加列表项2 */
    printf("\r\n/****************第七步：列表末尾添加列表项2****************/\r\n");
    TestList.pxIndex = &ListItem1;
    vListInsertEnd((List_t*     )&TestList,     /* 列表 */
                   (ListItem_t* )&ListItem2);   /* 列表项 */
    printf("项目\t\t\t\t地址\r\n");
    printf("TestList->pxIndex\t\t0x%p\r\n", TestList.pxIndex);
    printf("TestList->xListEnd->pxNext\t0x%p\r\n", (TestList.xListEnd.pxNext));
    printf("ListItem1->pxNext\t\t0x%p\r\n", (ListItem1.pxNext));
    printf("ListItem2->pxNext\t\t0x%p\r\n", (ListItem2.pxNext));
    printf("ListItem3->pxNext\t\t0x%p\r\n", (ListItem3.pxNext));
    printf("TestList->xListEnd->pxPrevious\t0x%p\r\n", (TestList.xListEnd.pxPrevious));
    printf("ListItem1->pxPrevious\t\t0x%p\r\n", (ListItem1.pxPrevious));
    printf("ListItem2->pxPrevious\t\t0x%p\r\n", (ListItem2.pxPrevious));
    printf("ListItem3->pxPrevious\t\t0x%p\r\n", (ListItem3.pxPrevious));
    printf("/************************实验结束***************************/\r\n");
    while(1)
    {
        vTaskDelay(1000);
    }
}

总结

08-FreeRTOS列表和列表项（课堂总结）.pdf
